一、摘要
针对消防用电设备的电源进行实时的监控,通过检测电压、电流、开关状态等有关参数,判断消防设备的电源是否处于正常工作状态的监控系统;一旦火灾发生时,确保消防设备能够正常运行。
二、消防设备电源监控系统组成
用于监控消防设备电源工作状态,在电源发生过压、欠压、过流、缺相、中断供电等故障时能发出报警信号的监控系统,由消防设备电源状态监控器、电压传感器、电流传感器、电压/电流传感器等部分或全部设备组成。

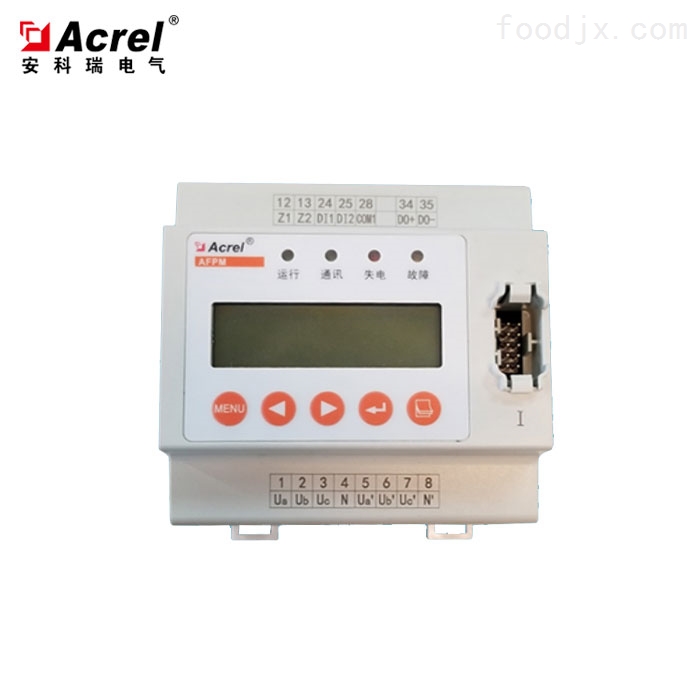

1.消防设备电源状态监控器
2.消防设备电源-主模块
3.消防设备电源-分模块
三、二总线特点
点:
1.选型方便,可扩展(一个配电箱占用一个点): 新消防设备电源监控传感器使用模块化、组合式自由搭配方案,有多种组合方案可供选择,可以满足多种现场需求。
2.二总线通讯,现场布线方便,调试难度降低:
二总线是一种相对于四线系统(两根供电线路、两根通讯线路),将供电线与信号线合二为一,实现了信号和供电共用一个总线的技术。二总线节省了施工和线缆成本,给现场施工和后期维护带来了极大的便利。布线不强调手拉手。
3.传感器使用插拔端子:
采用插拔端子接线方式,方便现场接线以及后期售后更换、维护操作。
四、注意事项:
1.从模块不单独使用,只与主模块组合使用;
2.从模块不占用主机点位;
3.主模块地址设定使用编码器。
五、系统组网
小型建筑组网方案一:
不加区域分机,监测点数≤256
小型建筑组网方案二:
不加区域分机,监测点数≤200
中型建筑组网方案:
加区域分机,监测点数≤1024
大型单体建筑组网方案:
六、产品软件
系统运行主界面
包含“登陆”按钮、“界面标题”、“功能列表”、“系统状态栏”四部分组成,可以快速查询当前监控状态,也可用于工作人员登录操作。
用户登录界面
输入正确的用户名和密码后, 系统状态栏会直接跳转至当前用户的操作界面下,可显示当前登录用户和功能列表。
权限管理界面
该界面设有三种操作级别,操作权限级别依次为“超级管理员”→“管理员”→“操作员”,其中别可添加低级别的新用户。
状态监测界面
该界面以图形化显示方式直观的展现了当前被监测的防火门的工作状态,点击防火门图标后,系统会显示该防火门的详细信息。
